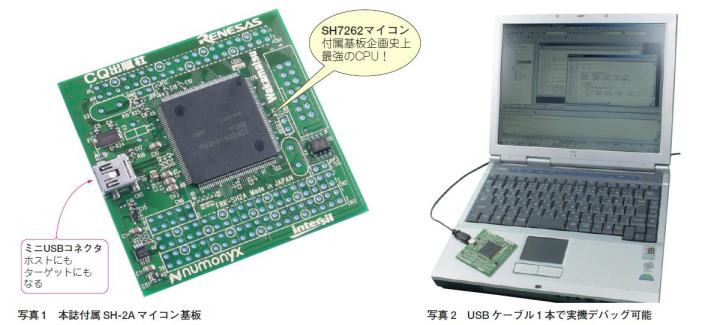

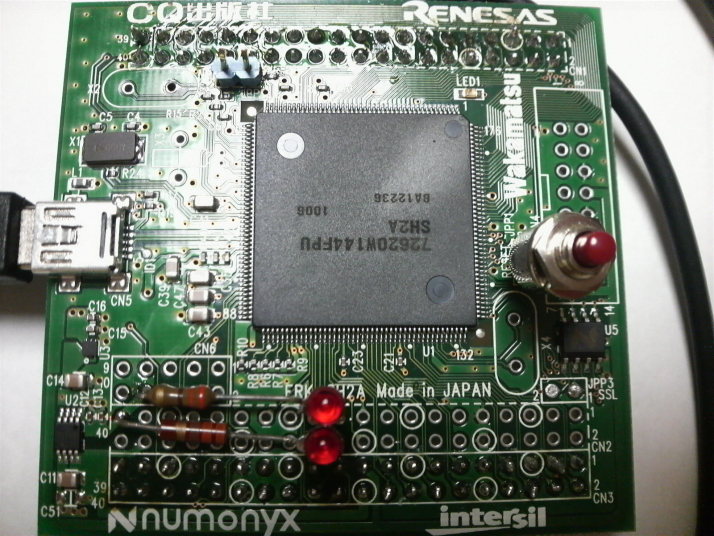

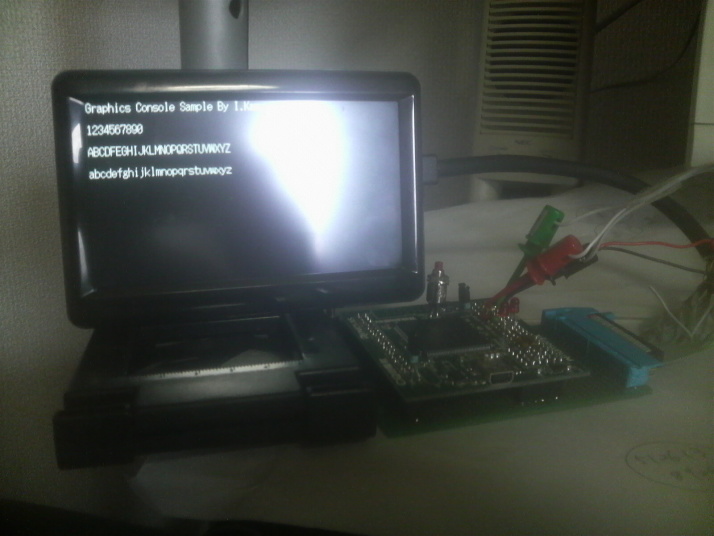

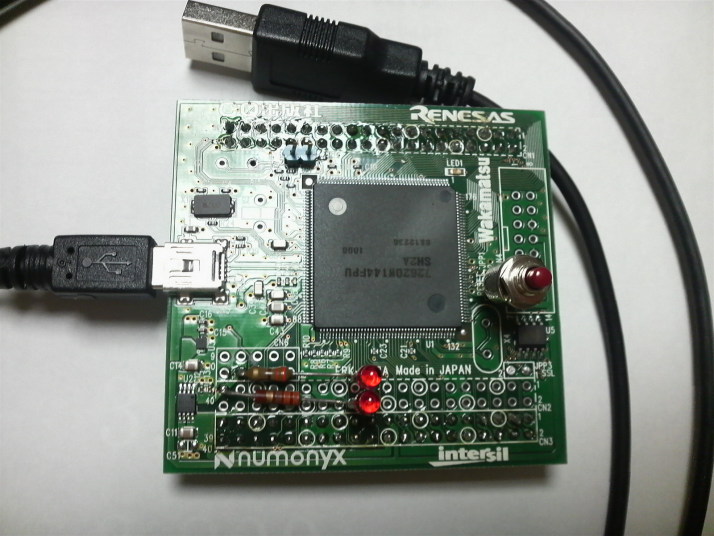

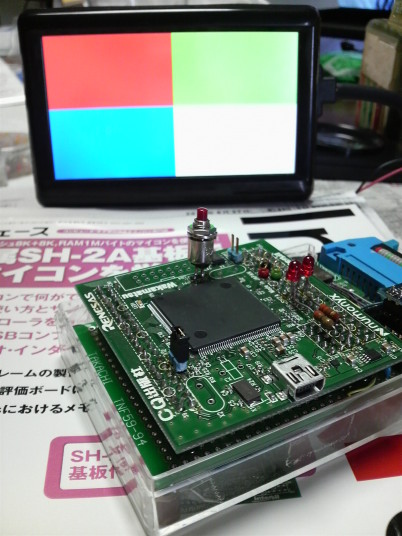

［０］ＣＱ出版社の2010年ｲﾝﾀｰﾌｪｰｽ６月号にカーナビの心臓部でもあるＳＨマイコンが付録で付いて
いたので思わず購入しました。まずはインターフェースのサンプルソフトを動作させました。
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
|

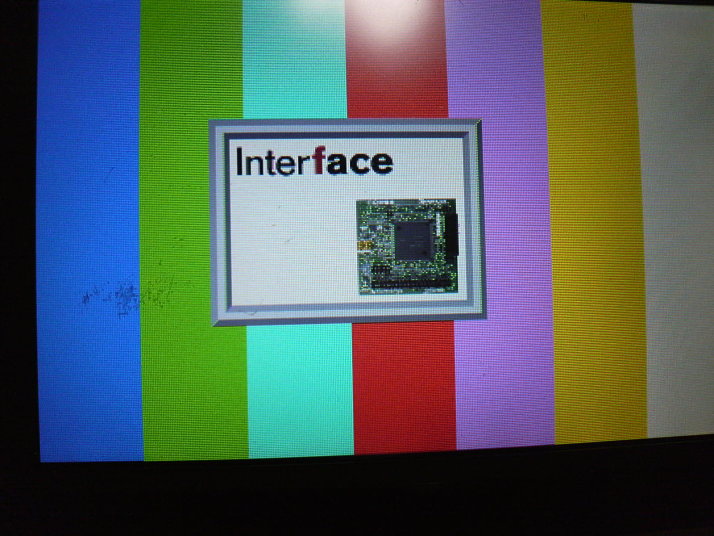

［１］最初はフォトフレームもどきを作成してみました。（基板の下にＳＤカードがあります）

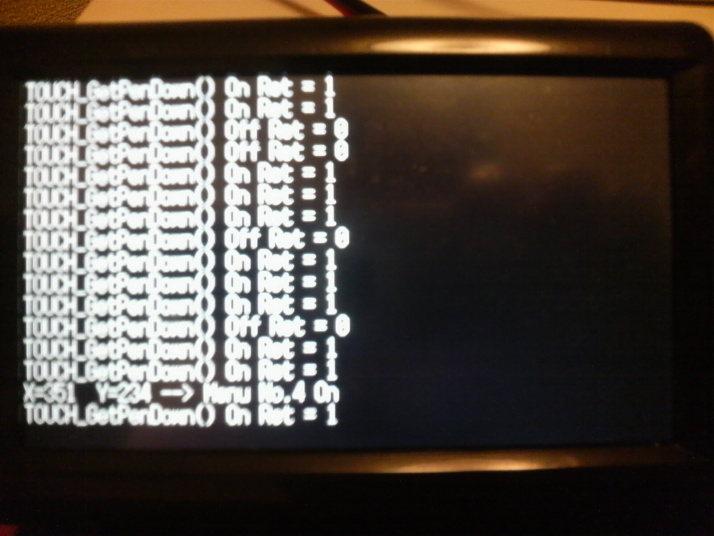

ＳＤカードからブートしています。ＶＲＡＭの２面目にデバッグ用テキスト表示をおこなっています。
（解説）写真表示状態から横長状態で、左上タッチで次の画像へ、右上タッチで前の画像へ、左下
タッチで連続自動表示（中止は画面タッチ）、右下タッチでＰＨＯＴＯメニューへ戻ります。

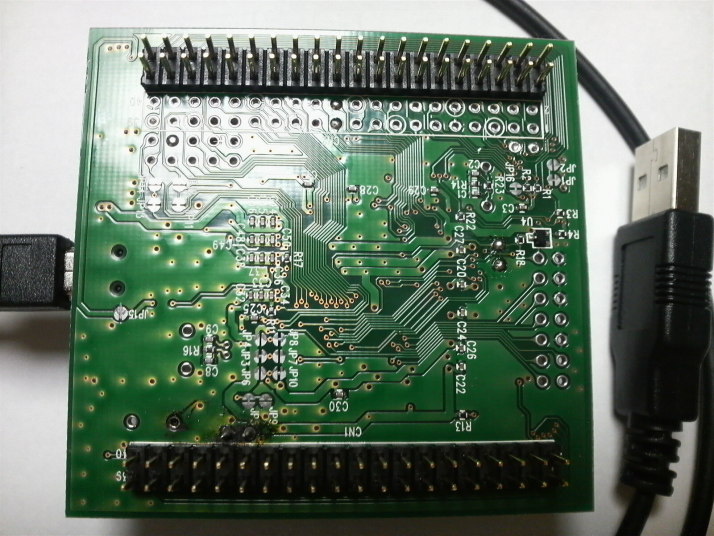

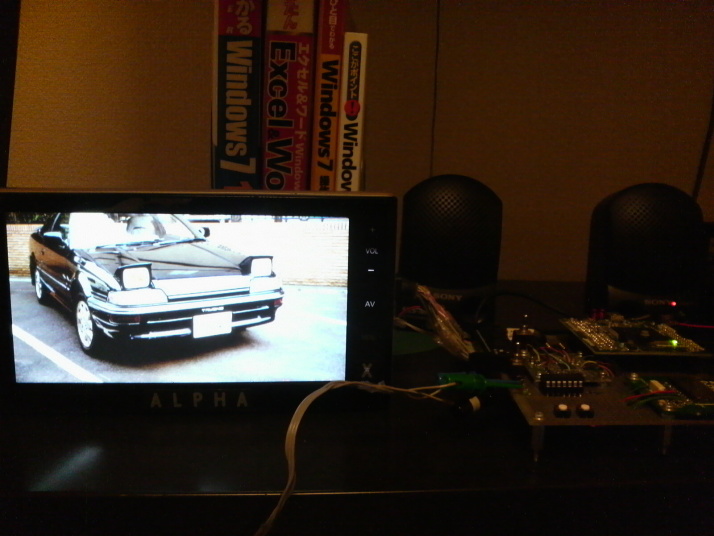

［２］最後の４枚がＭＰ３再生関連で、最後の２枚は拡張基板２（Video Decoder追加版）です。

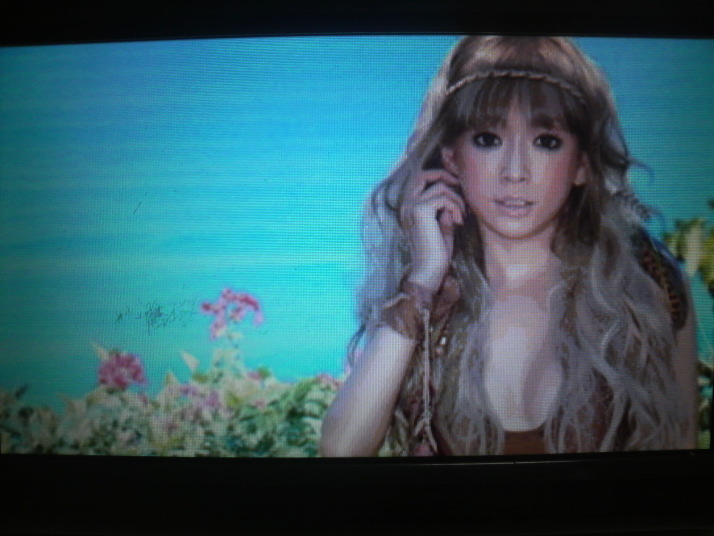

（解説）ＭＰ３の再生は,インターフェース２０１０年１１月号の”本格的ＭＰ３プレーヤーの製作”を
ＧＮＵのＧＣＣ環境へ移植して実現しました。ＳＤカード内のＭＰ３ファイルをほとんどソフト処
理によってデコード＆再生しています。モーターコントロール用ＰＷＭタイマを使ってＤ－Ａ変
換しています。ＳＤカード内の指定したMP3ファイルをすべてランダム再生が可能で再生中
は画面タッチでスキップ動作となっています。
 拡張基板1 |
 全体 |
 ﾒｲﾝﾆｭｰ |
 |
 PHOTOﾒﾆｭｰ |
 |
 |
 MP3ﾒﾆｭｰ |
 |
 拡張基板２ |
 拡張基板２ |

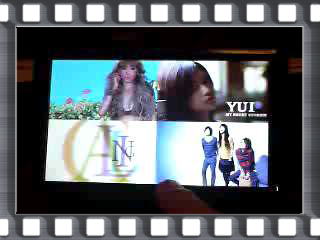

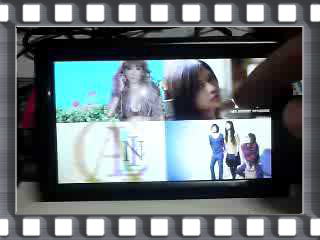

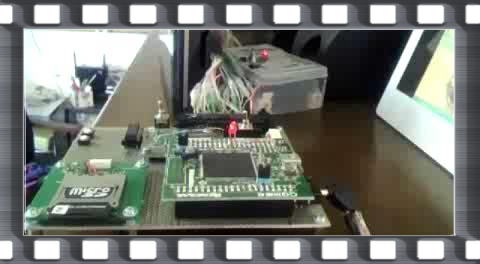

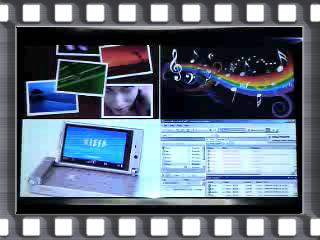

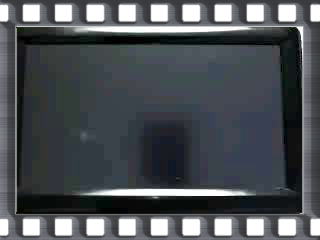

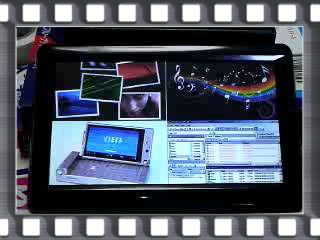

［３］タッチ操作などの動画です。下段の右３枚がＭＰ３再生関連の動画です。
（解説）MP3再生の音声はスピーカーとアンプをいいものに変えれば、それなりの音で再生可能で
す。下の動画ではスピーカーが小さくて、ドコモ携帯Ｐ９０５によるｉモーションでの取り込みなの
で劣悪な音がします。黒画面はオートオフ時で、画面タッチで再表示しています。
 基本タッチ操作 |
 ｸﾞﾗﾌｨｯｸ表示 |
 全体&ｽﾗｲﾄﾞｼｮｰ |
 ｽﾗｲﾄﾞｼｮｰ |

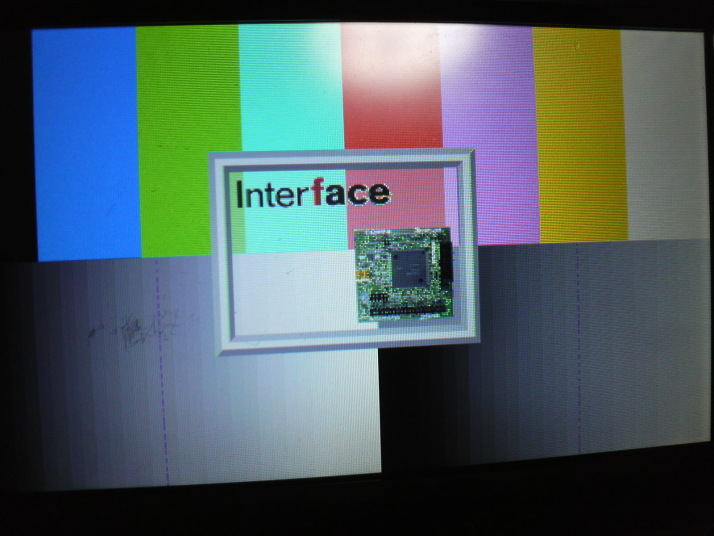

 ﾊﾟﾜｰONからﾃｽﾄﾓｰﾄﾞ |
 ﾃｽﾄﾓｰﾄﾞなど |
 PHOTOﾒﾆｭｰ操作 |
 PHOTOﾒﾆｭｰ1 |
 PHOTOﾒﾆｭｰ3 |
 MP3ﾒﾆｭｰ１選択 |
 再生&ｽｷｯﾌﾟ動作 |
 MP3ﾒﾆｭｰ1再生 |
 MP3ﾒﾆｭｰ2再生 |
 MP3ﾒﾆｭｰ3再生 |

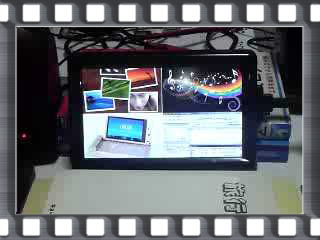

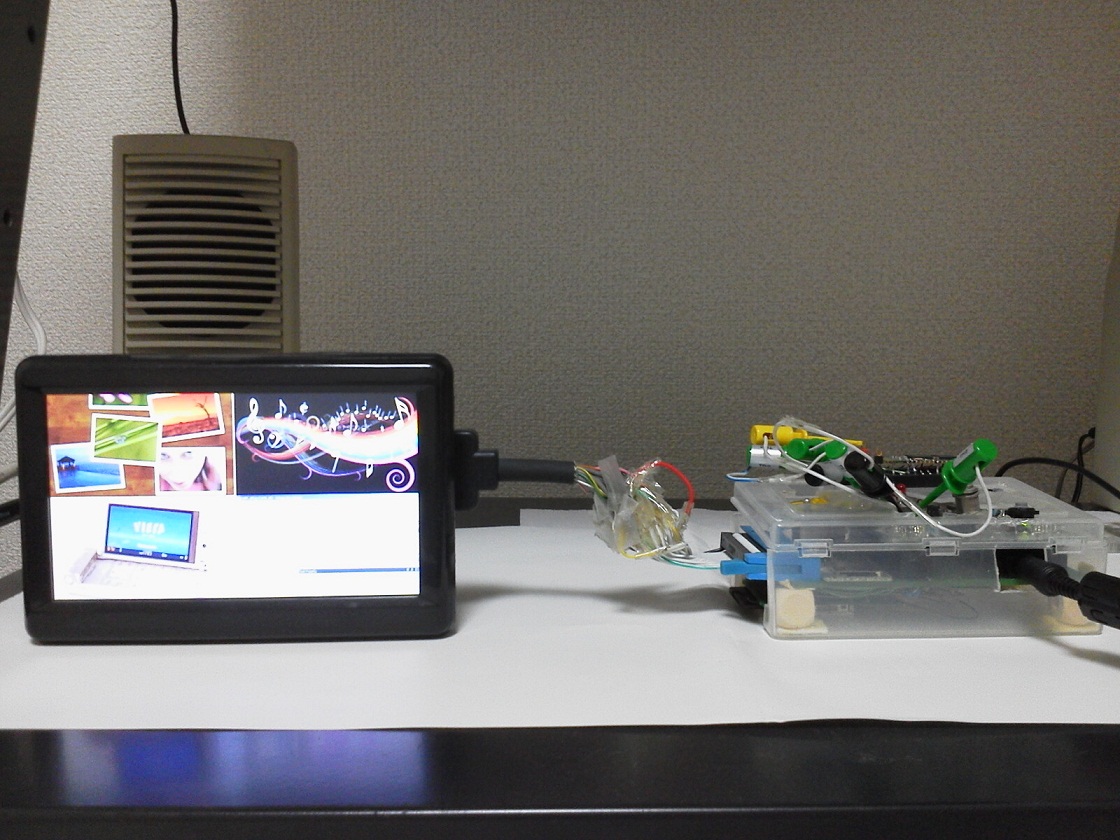

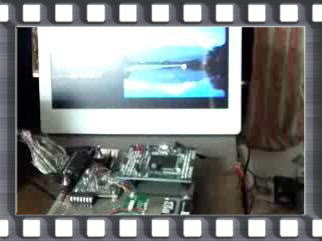

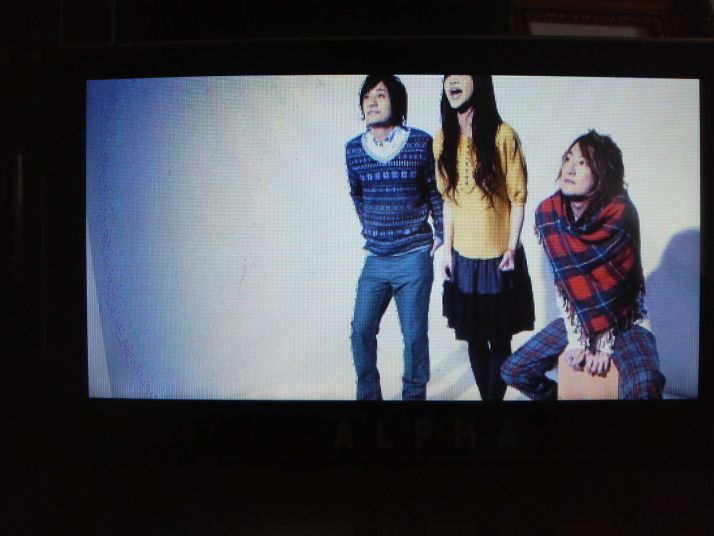

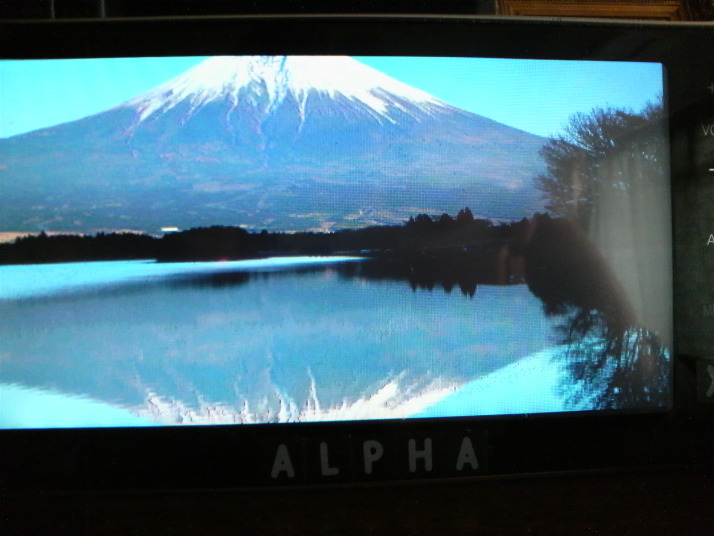

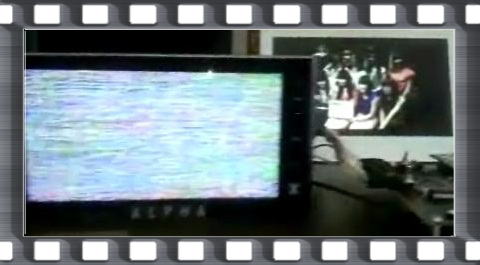

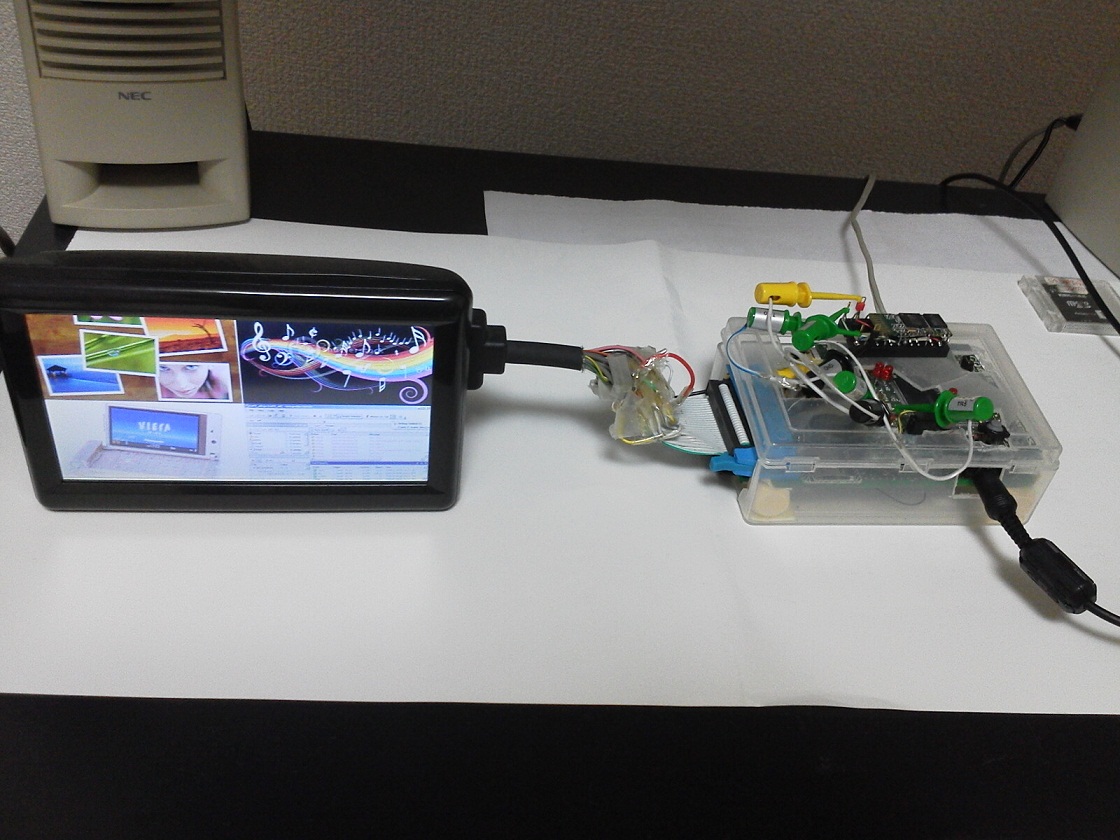

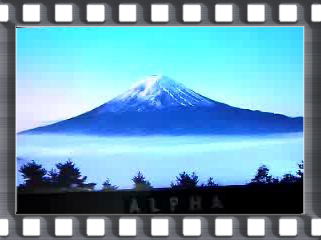

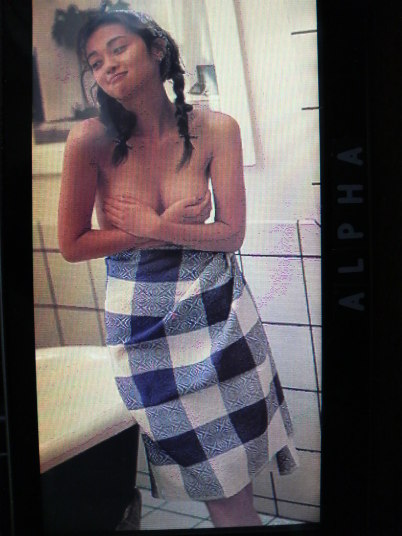

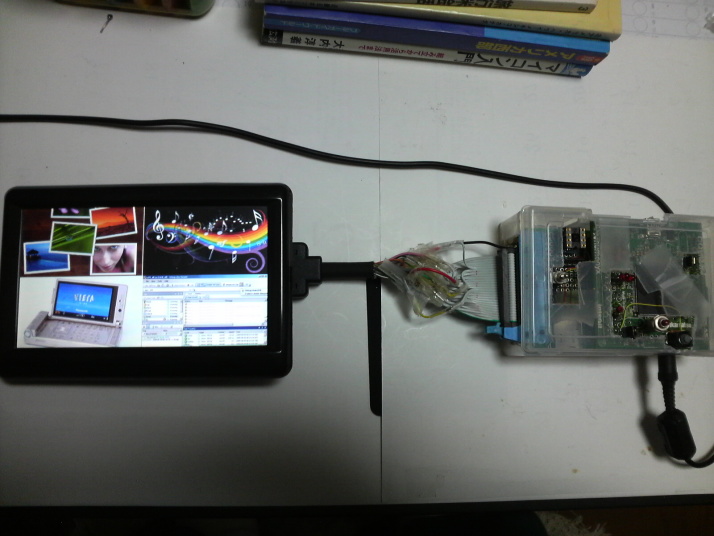

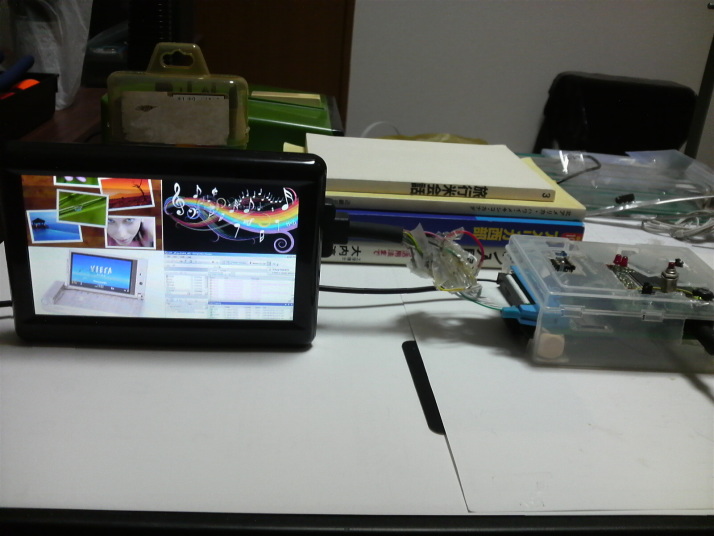

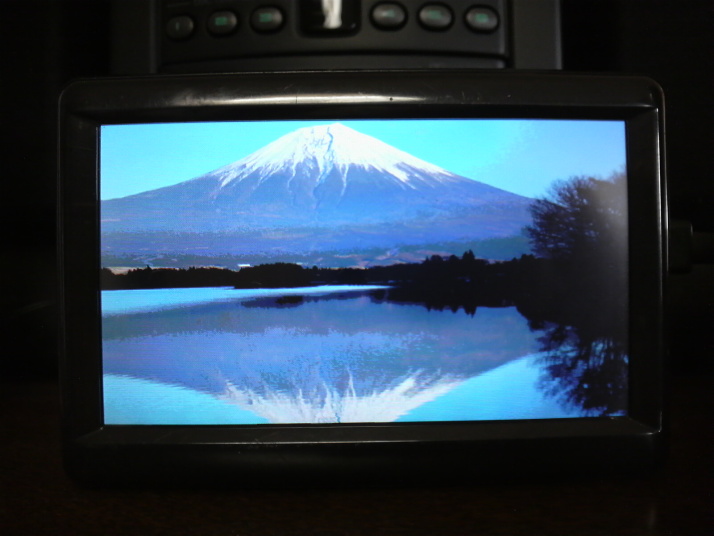

［４］少し苦労していましたが、ようやく７インチの液晶＆タッチパネルが動きはじめました。写真と動画
です。2010年ｲﾝﾀｰﾌｪｰｽ６月号の２冊目を購入（ＣＰＵ基板込）しましたので、拡張基板２を７インチ
専用にしました。（現在機能は５インチと同じです）ソフトは同一ソースファイルでのコンパイルオプシ
ョンにて対応しています。

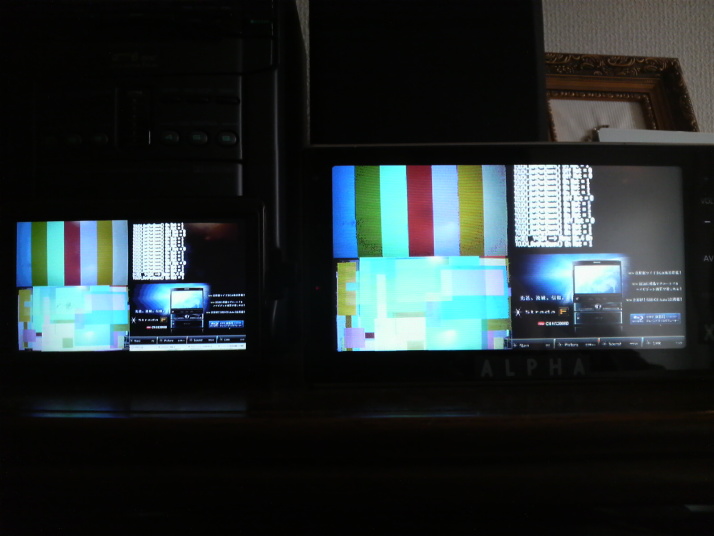

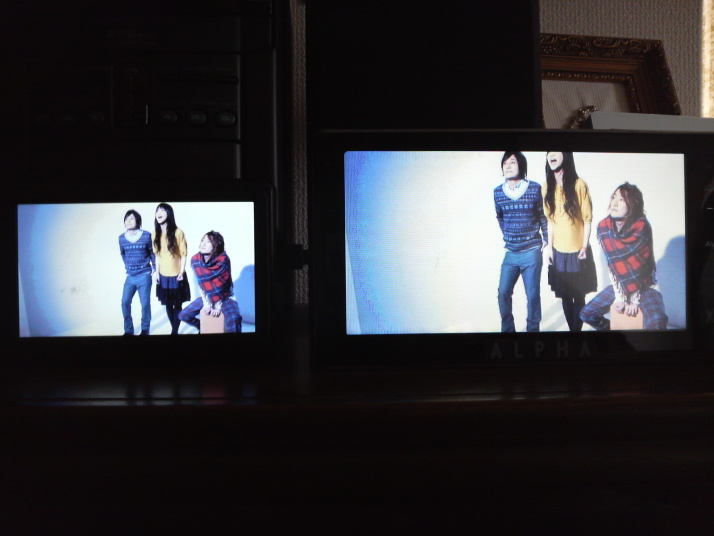

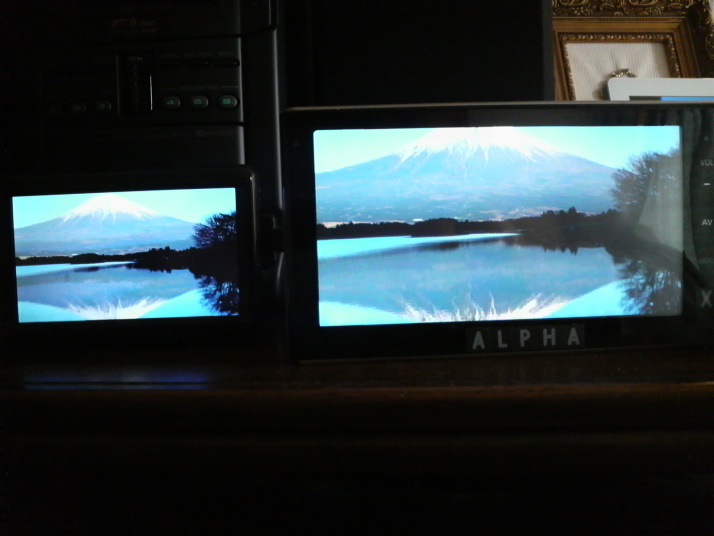

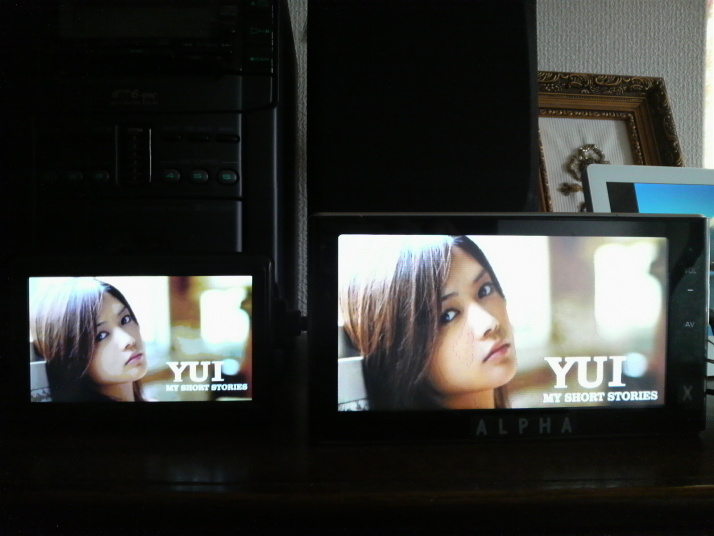

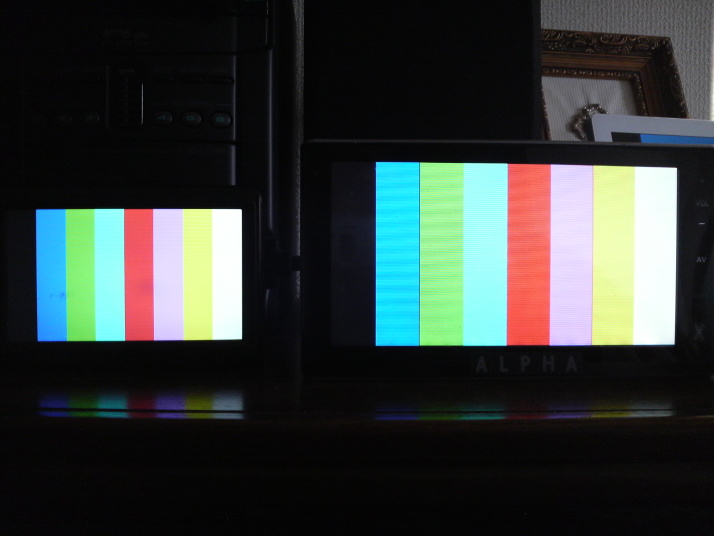

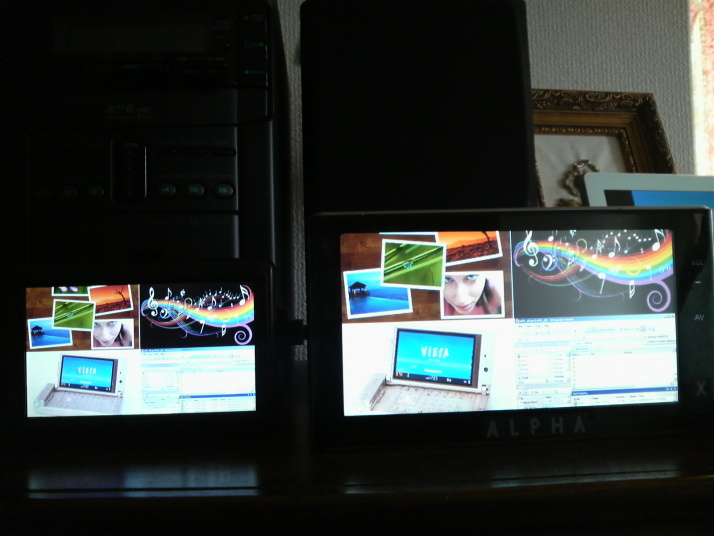

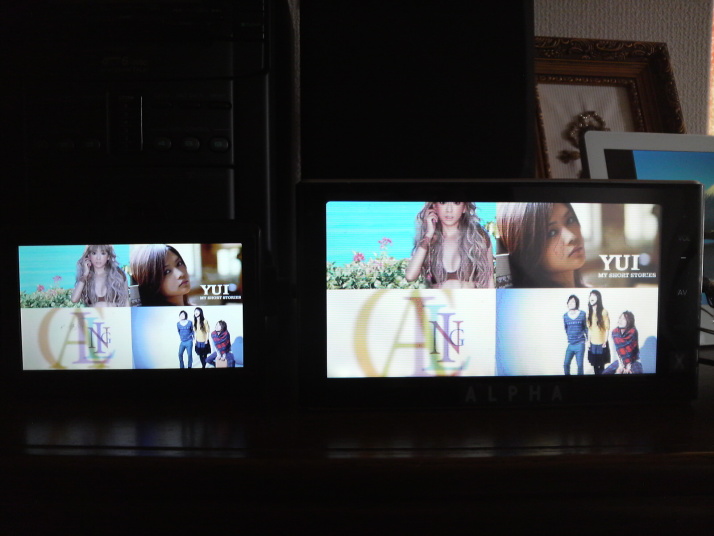

（解説）ＬＣＤの仕様が５インチ⇒４８０ドット×２７２ドット、７インチ⇒４８０ドット×２４０ドットの為７イ

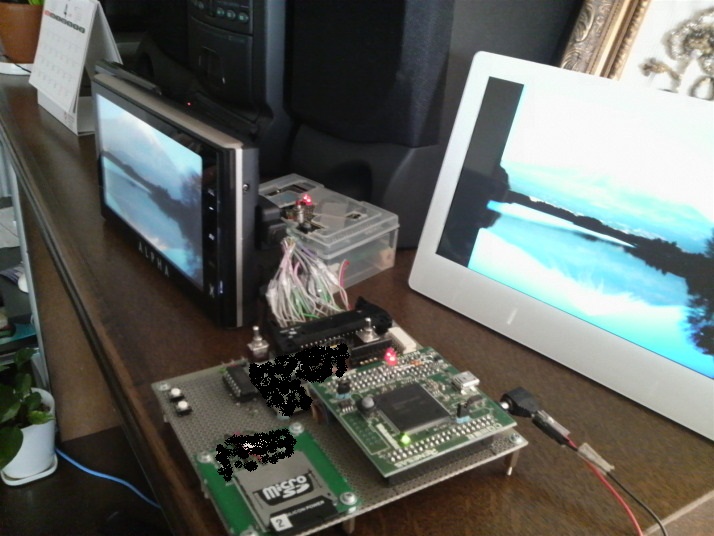

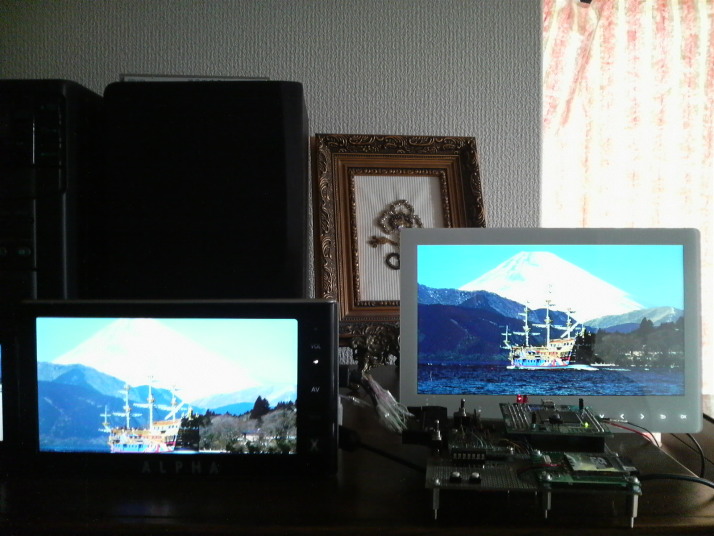

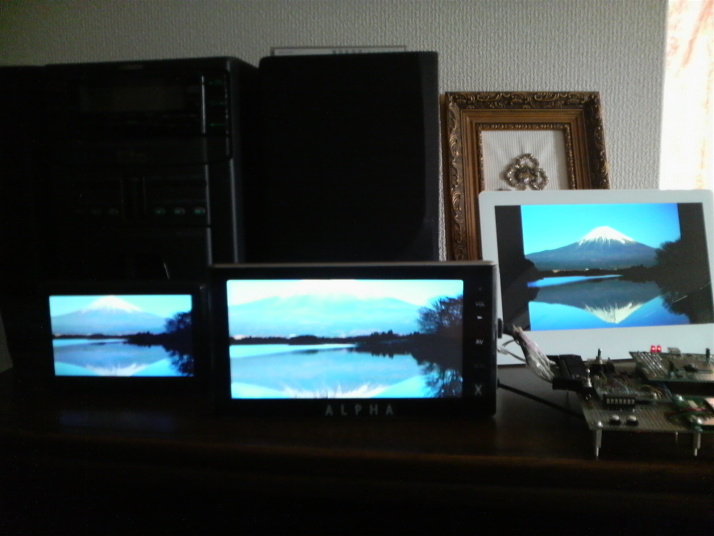

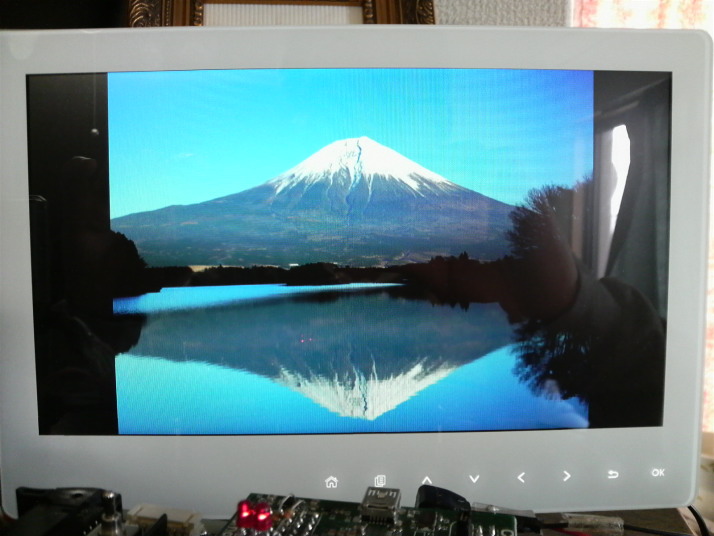

ンチの場合上下が１６ドット欠ける表示となりました。ドコモのフォトフレームがありましたので比

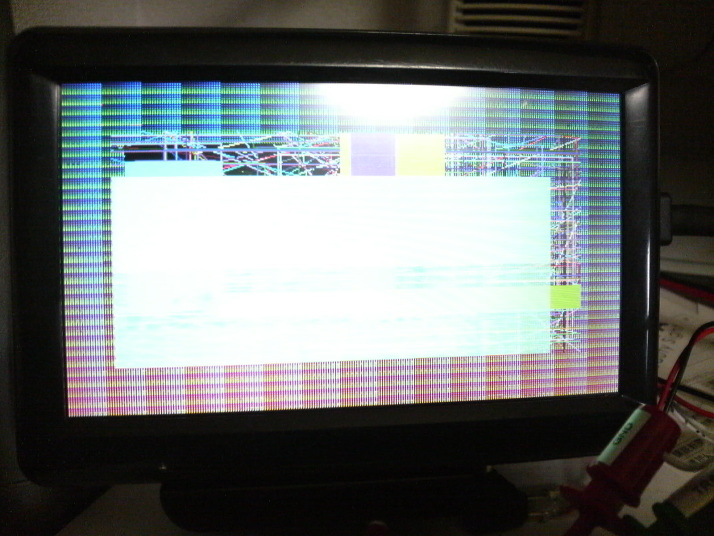

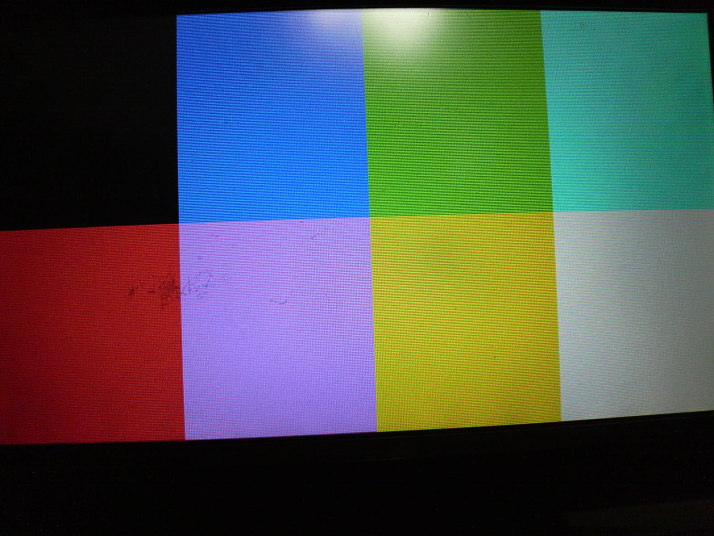

較の為に入れてみました。７インチＬＣＤにはまだ不具合があり、画像によっては赤いブツブツ
がでるのでLCD表示クロックを規定以上に遅くしてあるのですが、まだ赤いブツブツが消えてい
ません。その為か７インチＬＣＤにはムラがあります。（現在解析中）
|
||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
 |
 |
 |
 |
|||||||||||||||||||||||||||||||

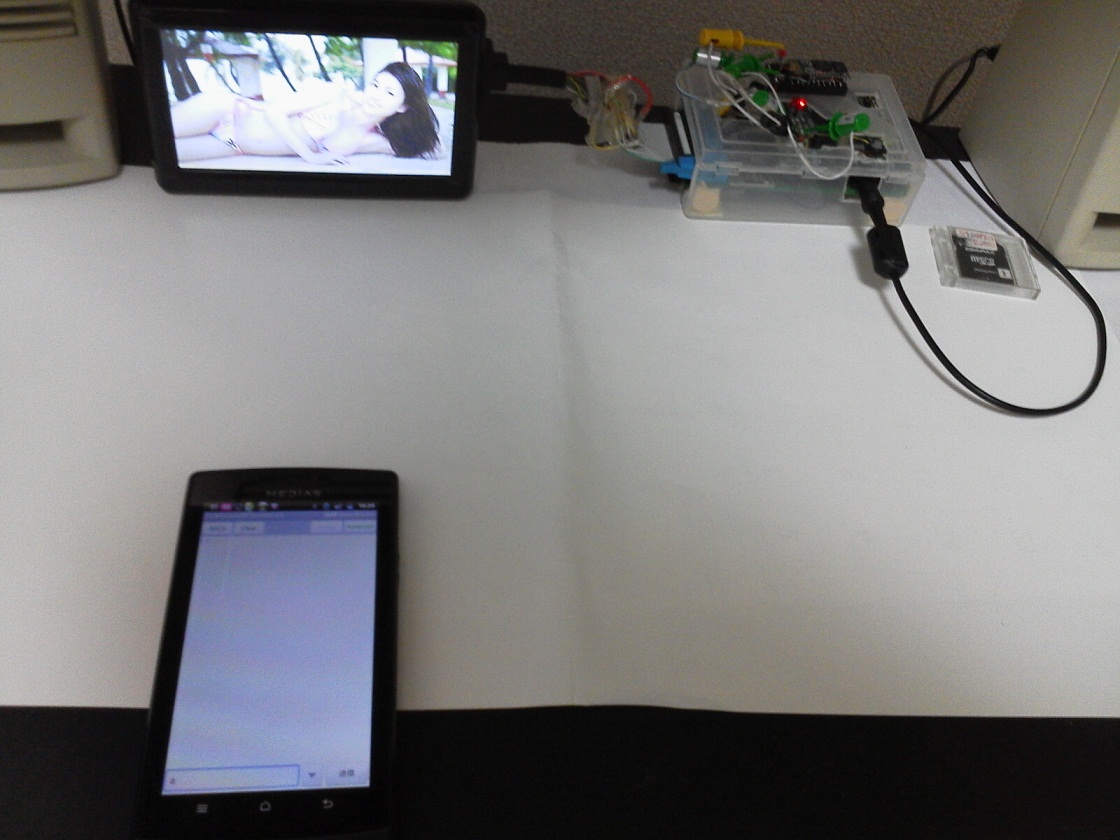

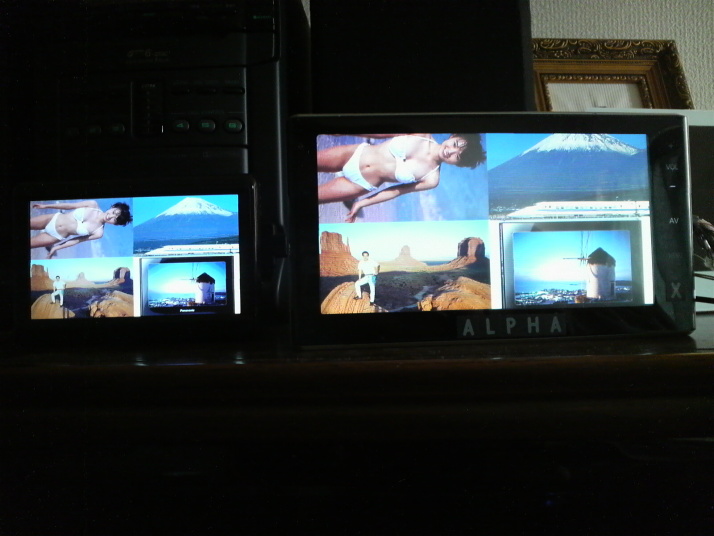

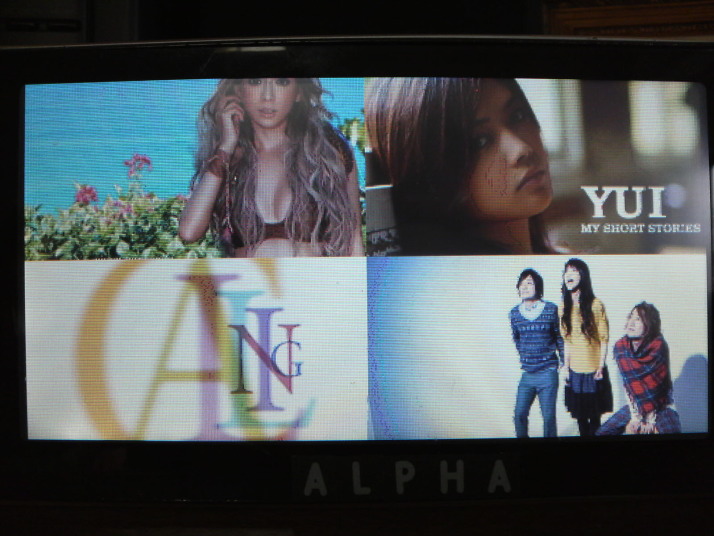

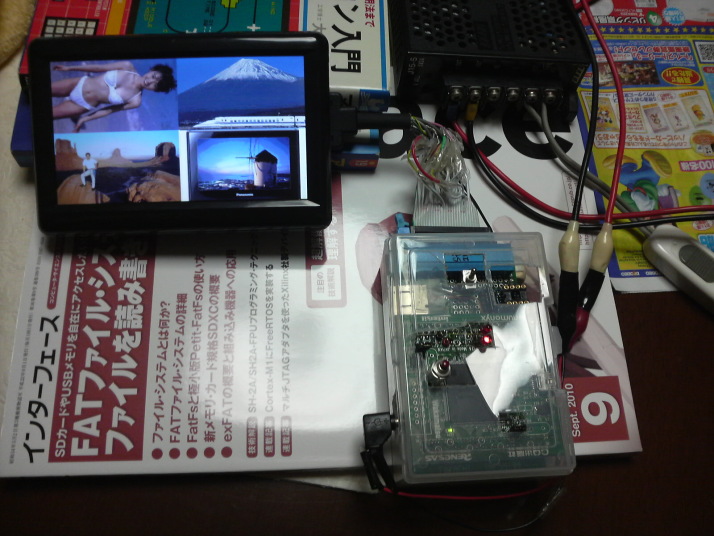

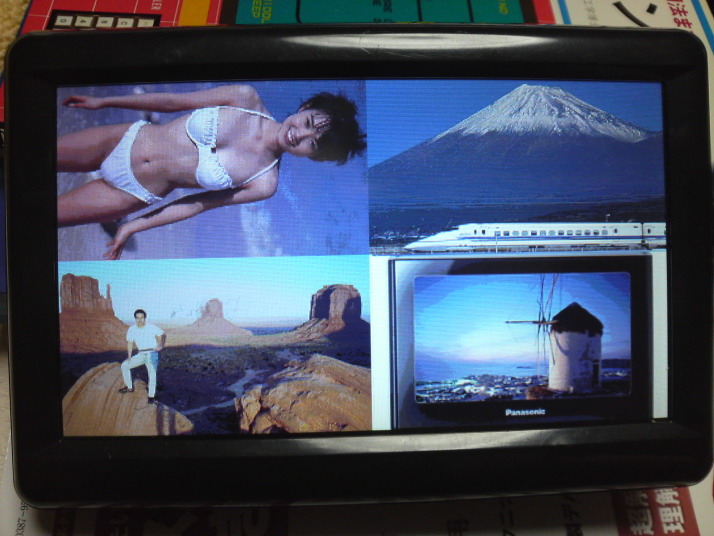

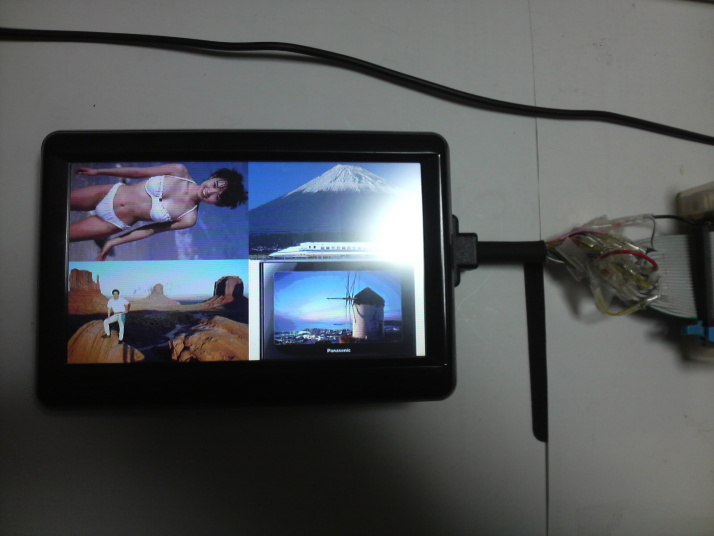

［５］４分割画面などのタッチ操作がいまいち不安定なので、アンドロイドスマートフォン（N04D）を使って
無線で操作できないかと検討していたところ、2012年トランジスタ技術９月号付録の”トラ技Jr.”（P８）
にBluetoothを使ったシリアル通信の記事がありました。これだと思い早速チャレンジしたところ大成
功でした。以下解説と写真です。

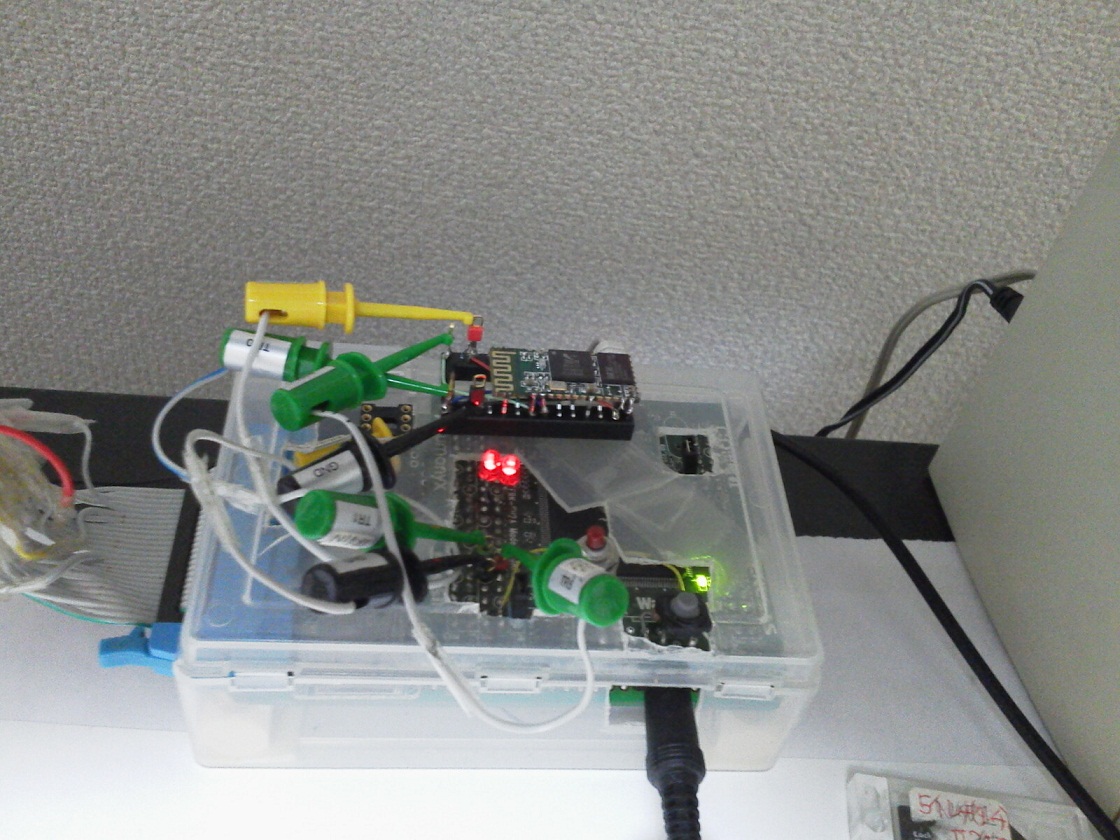

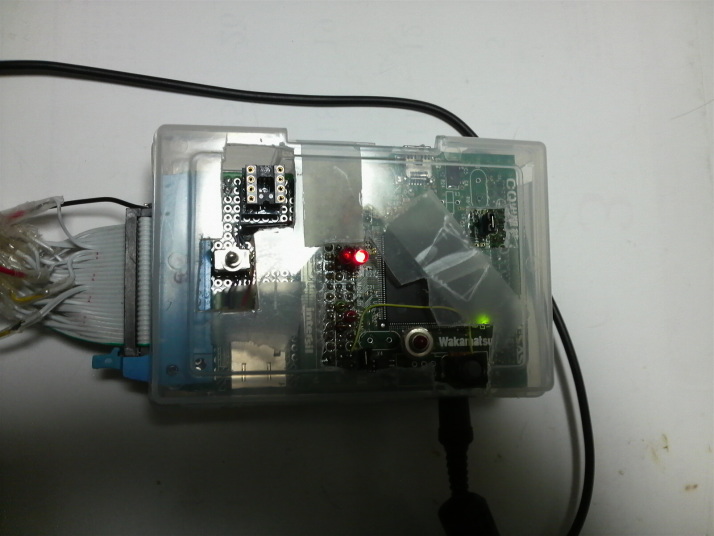

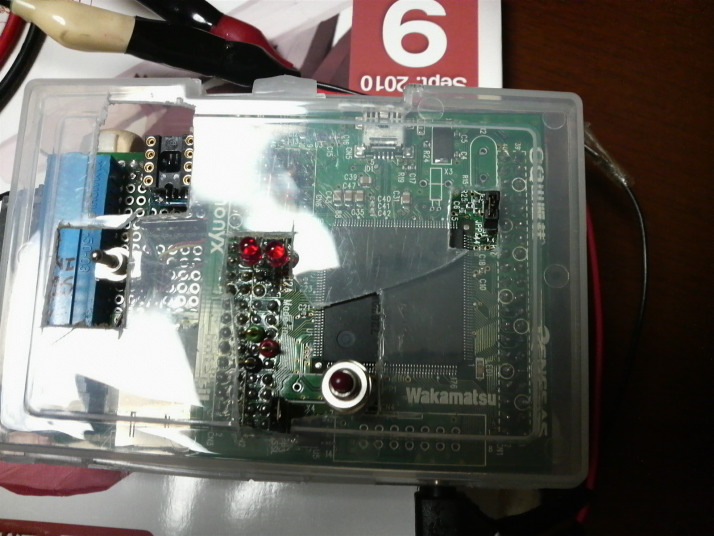

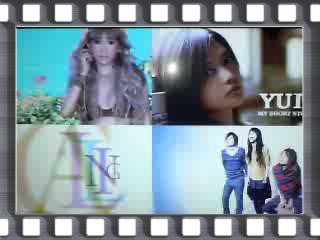

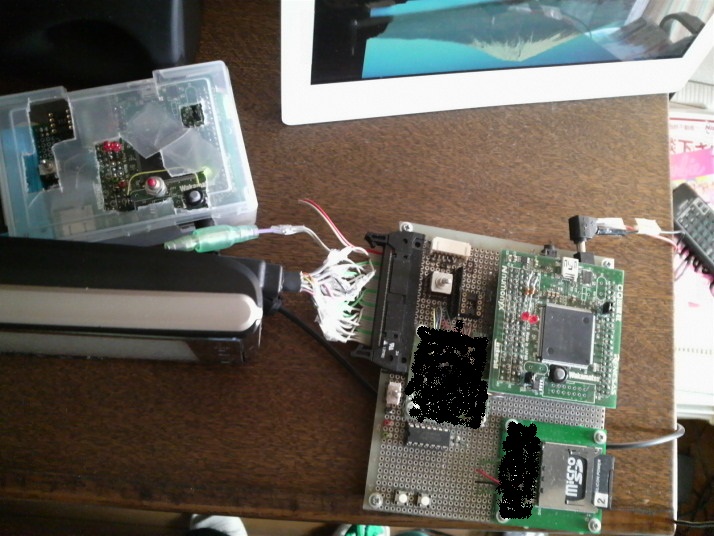

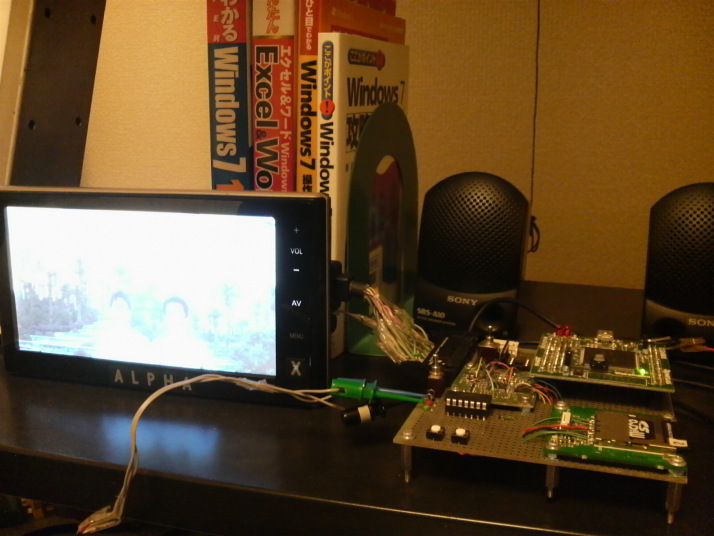

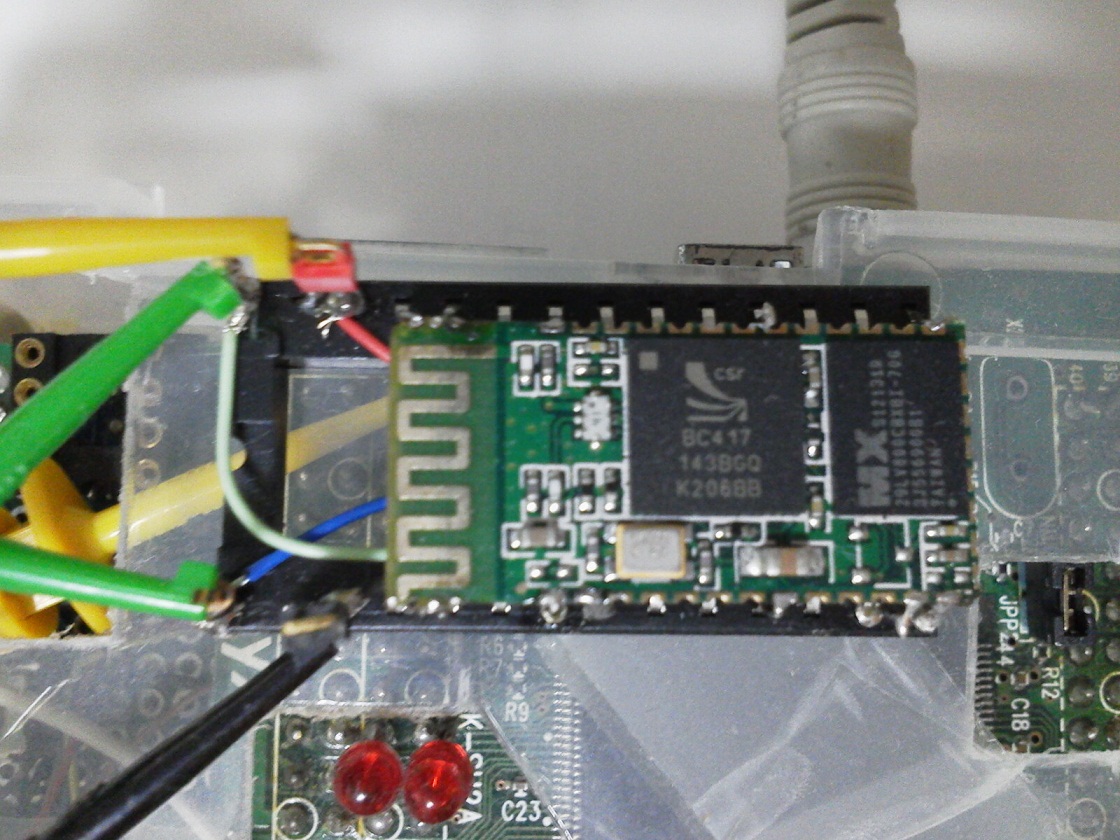

（解説）４枚目の上に載っている基板がターゲット側のBluetoothモジュールです。トラ技付録誌上で
も説明がありますが、ネットのSeeedStudio（英語のHPです）で購入（送料込で＄１８．３４）しま
した。届くかどうか不安でしたがクレジットカード精算で注文したところ、約１週間後に台湾から
郵送で無事に届きました。中身は写真の小さな基板１枚のみで説明書はありませんでした。
不安でしたがトラ技付録誌上の説明にしたがってシリアル信号と電源（TxD,RxD,GND,3.3V）を
接続したとろ無事に動きました。
ターゲット（SH2Aマイコン）側はもともとデバッグ用にシリアル通信機能がありましたので、タッ
チ操作をシリアル入力でも対応できるようにバージョンアップしました。プログラムの更新はSD
カードのAPファイル（オブジェクト）を書き換えることで可能です。

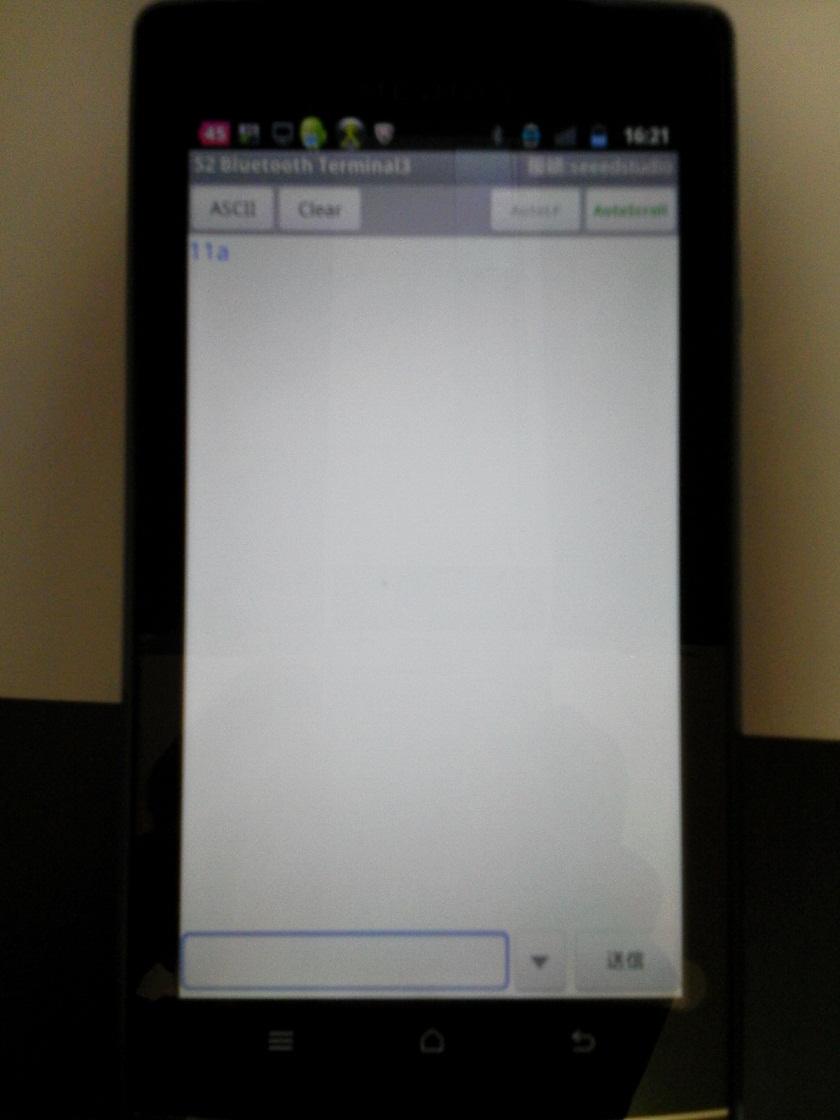

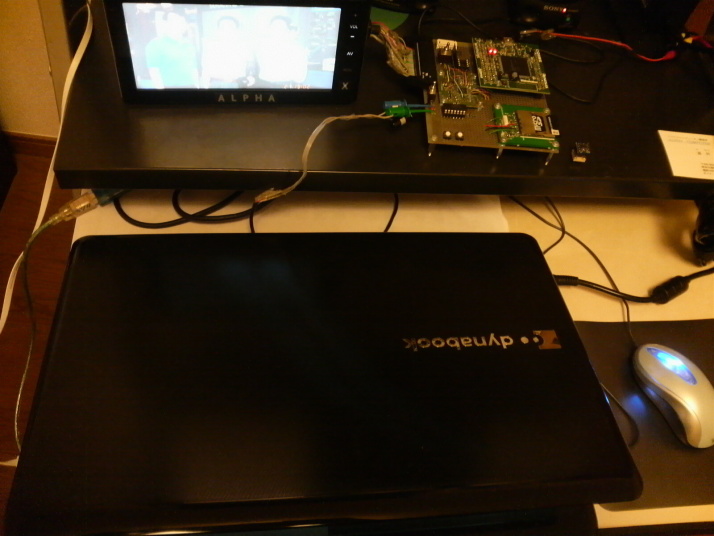

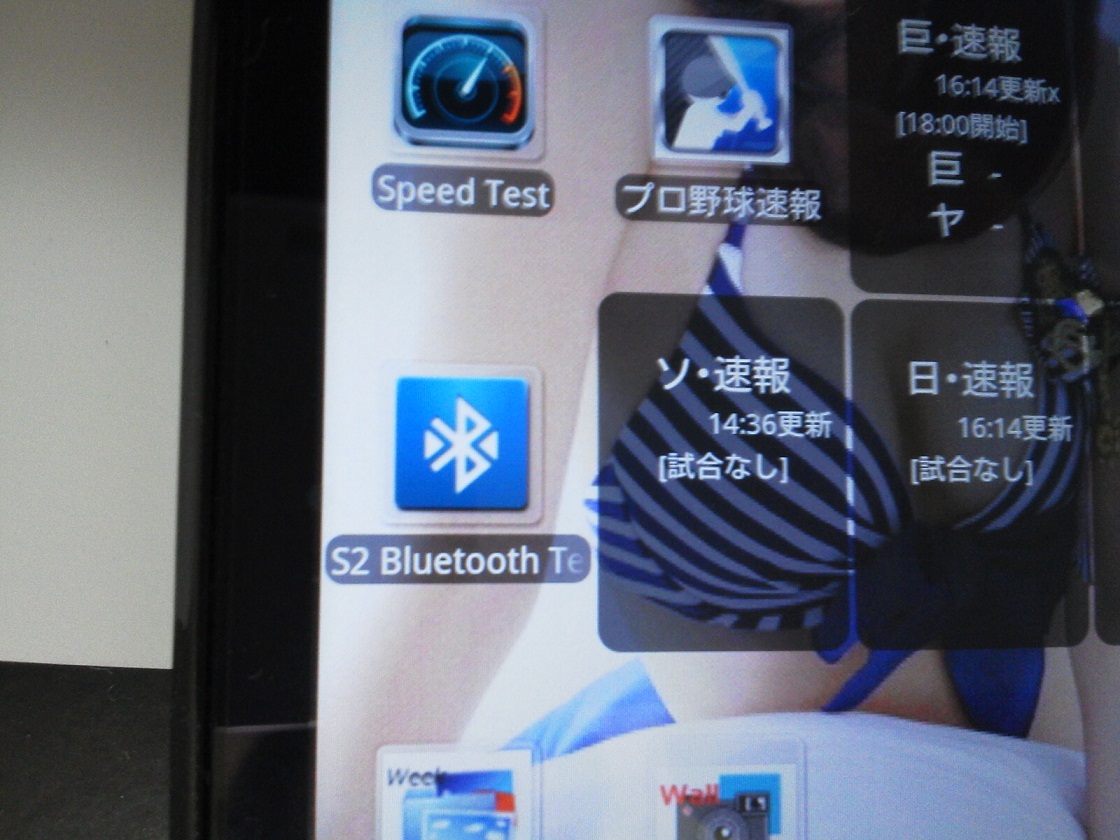

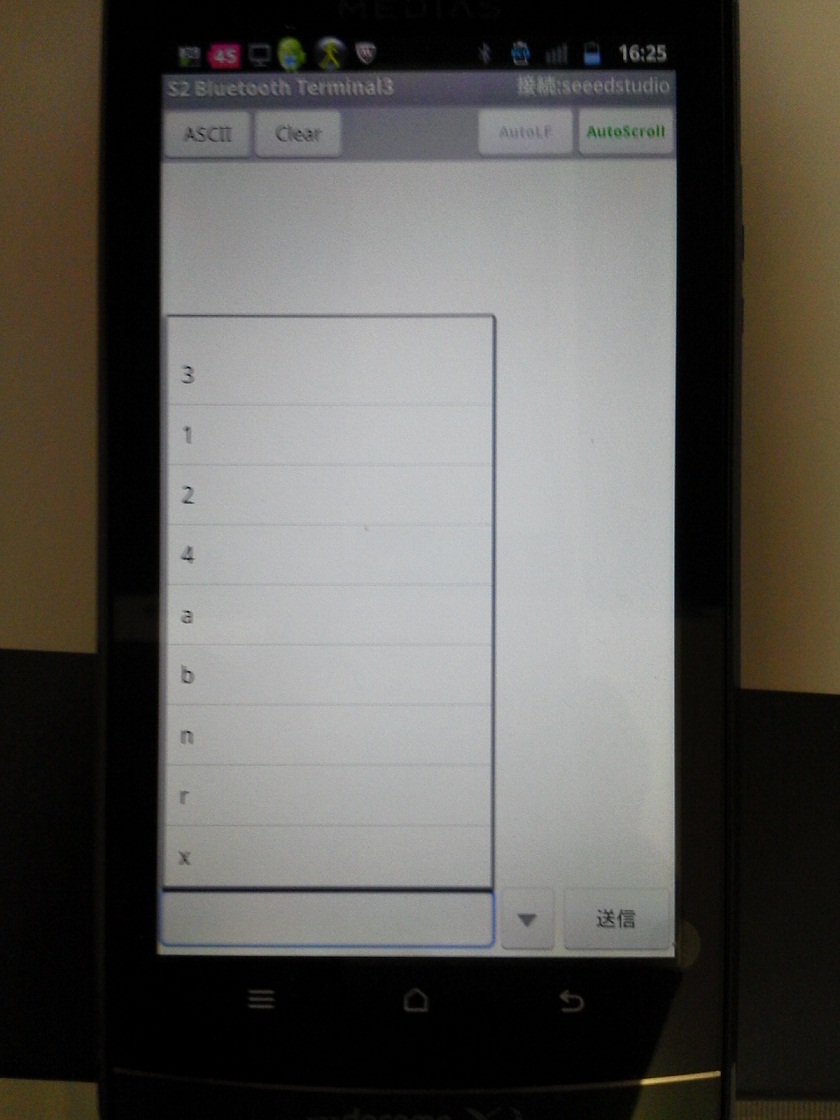

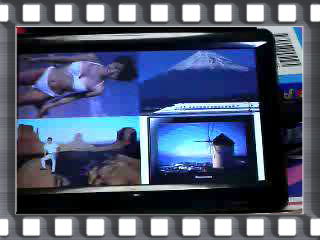

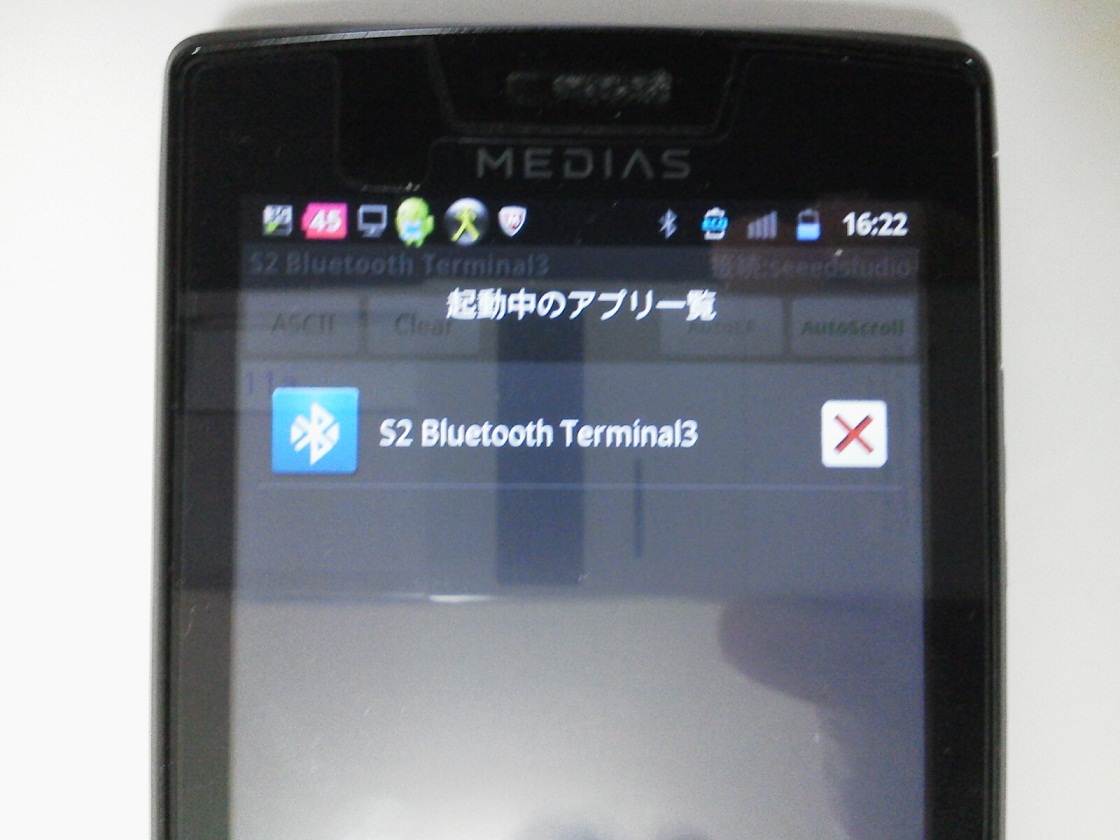

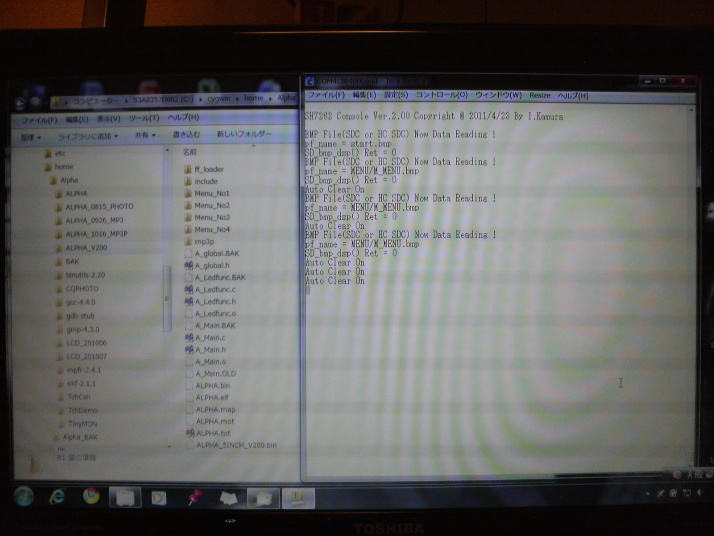

スマフォ側はシリアル通信をBluetoothで行える無料アプリを探したところ、５枚目の写真の
”S2 Bluetooth Terminal3”というアプリが使えました。(^0_0^)

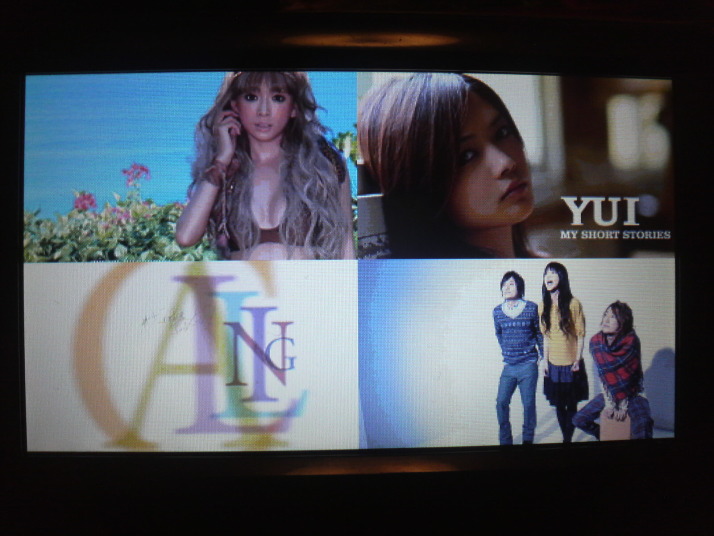

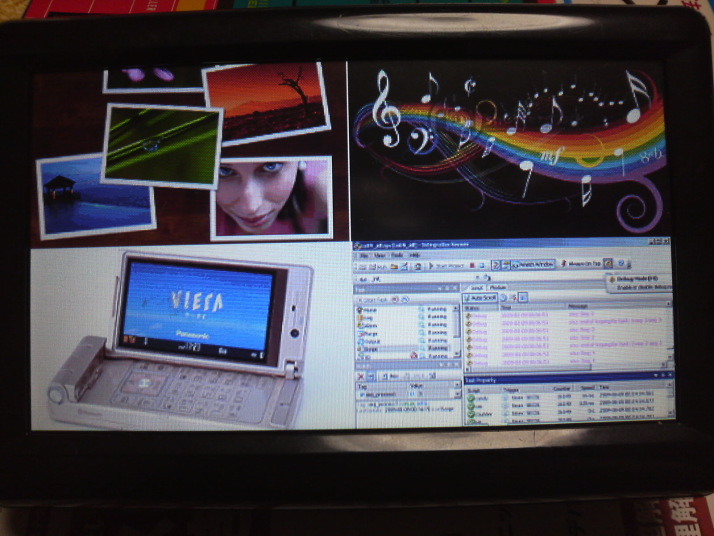

操作は簡単で４分割の左上タッチが”１”右上タッチが”２”左下タッチが”３”右下タッチが”４”
フォトビューワーでは”n”が次の写真へ”b”が前の写真へ”ａ”が自動（スライドショー）”r”が戻
りなどとなり、スマフォ側からシリアル送信するだけでOKです。
簡単に動いてしまったので自分でもびっくりでした。(#^.^#)
 |
 |
 |
 |
 |
 |
 |
 |
 |
